上期答案解析


作者:

来源:

发布时间:2020-07-09 13:44





基础测试题解析



1、当我们用电动工具以高速(300转/分)将一个M8螺纹接头拧紧至目标扭矩18Nm时,从头部接触至达到目标扭矩的角度约为80°:

以下哪些选项是正确的描述:

☐A)目标扭矩能够准确达到

☐B)无法达到目标扭矩,大约少1-2Nm

☒C)目标扭矩将被超过

☒D)工具从头部接触到获得最终扭矩需要的时间小于0.1s。



解析:

A) 是错的,因为高速拧紧时,由于惯性大,会超过目标扭矩值。
B) 是错的,因为电机在目标扭矩下发出停止信号,意味着在正常情况下,我们必须达到目标扭矩。
C)
是对的,因为我们总是会超过目标值 - 取决于拧紧速度。
D) 是对的,因拧紧速度300 rpm,得到,故80°需要0.044 s。

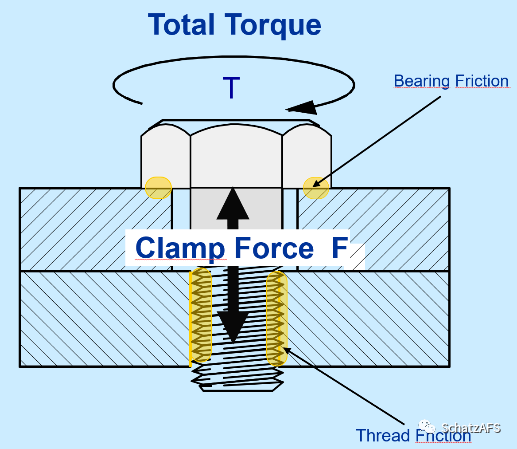

2、当我们将一个M8螺栓拧紧到18Nm的目标扭矩时,将产生一个夹紧力:

☐ A) 当接头中的摩擦系数(螺纹和支撑面)增大时,夹紧力的大小也随之增大。

☒ B) 随着接头中摩擦系数的增大,夹紧力逐渐减小。

☐ C) 夹紧力的大小与接头中的摩擦无关。

☒ D) 当我们增加目标扭矩时,夹紧力会变大。



解析:

A) 是错的,因为较高的摩擦,在相同的扭矩下所获得的夹紧力降低。
B)
是对的,因为摩擦越大,所获得的夹紧力就越小。
C) 是错的,因为施加扭矩相同,所获得的夹紧力取决于接头中的摩擦。

D) 是对的,因为在摩擦不变的情况下,当位于拧紧曲线线性区域时,夹紧力随扭矩的增加而成比例增加。







3、若我们的紧固工具是咔哒扳手。以下哪些描述是正确的?

☐ A)施拧时,扳手握位(手握在哪个位置)并不重要。

☒ B)听到咔嗒声后达到的最终扭矩通常高于施拧前在嘎达扳手上设定的扭矩。

☐ C)采用嘎达扳手拧紧时,应出现3次咔哒声停止,这样对接头较好。

☐ D)使用嘎达扳手时,不可能发生接头过拧,因为达到设定扭矩时会有嘎达声提醒。



解析:

A) 是错的,因为施力的位置和方向施都很重要。
B)
是正确的,因为操作员听到咔嗒声时不能立即停止。
C) 是错的,因为每听到一次嘎达声,都是再次过拧接头。
D) 是错的,参见B)和C)的解释。







4、一个M8接头,其目标扭矩为18Nm。为达到目标扭矩且散差小,你该选择一个合适的电动工具。以下正确的选择

☐ A)选择一个最大扭矩为50Nm的大拧紧工具以便具备富余能量储备。

☒ B)选择2步紧固–第一步以200转/分转速拧紧至5Nm,第二步以20转/分转速拧紧至18Nm。

☒ C)选择一个最大扭矩比目标扭矩高10-20%的较小工具。

☐ D)选择一步紧固到位–以300转/分转速拧紧至目标扭矩 - 以节省装配时间。



解析:

A) 是错的,因为随着工具变得更大,特别是直径变大,将伴随着目标扭矩的过拧。
B) 是正确的,因为第二步以低速达到目标扭矩,目标值的过拧较小。
C) 是正确的,因为工具的大小/能力不应比必须的值大太多。
D) 是错的,因为高速拧紧易过拧及获得更大的散差。






5、你听说转角控制法拧紧是一种低夹紧力散差的好方法。

☒ A) 此方法将接头拧紧至较小的扭矩值(约为目标扭矩的10–50%),然后在此基础上继续拧紧一个给定的转角以达到目标点。

☒ B) 当螺栓长度很短时,不建议使用此方法。

☐ C) 此方法将接头拧紧至目标扭矩值,但额外测量从较小的门槛扭矩到目标扭矩的转角。

☐ D) 此方法在拧紧开始时开始记录拧紧的角度,在拧紧到目标扭矩时记录停止角度。



解析:

A) 是正确的,因为这是一种 - 通过把门槛扭矩达到拧紧曲线的线性区域,在此基础上再转过一个角度的方法。
B) 是正确的,因为螺栓必须具有恰当的伸长量。
C) 是错的,因为这不是转角法,而是扭矩法加角度监控。
D) 是错的,因为未定义起始转角,最终转角在拧紧曲线上会有很大的散差。







6、在使用电动工具进行紧固过程中,您了解到实际所获得的最终扭矩将超过目标扭矩值。避免出现上述情况,以下哪些是正确的措施?

☐ A) 提高拧紧工具的转速。

☐ B) 采用更好的润滑。

☒ C) 在终拧步骤中降低拧紧工具的转速。

☐ D) 增加接头的摩擦。



解析:

A) 是错的,因为更高的转速会增加过拧和散差。

B) 是错的,因为更好的润滑降低摩擦系数,导致获得更高的夹紧力和扭矩。

C) 是正确的,因为这里我们降低了工具的转速,降低了惯量,过拧较小。

D) 是错的,这对解决该问题没有作用。







7、我们通过计算从目标扭矩值的10%到100%的旋转角度,将接头分为硬连接和软连接。以下哪个陈述是正确的?

☐ A) 硬连接的转角大于30°但小于360°。

☒ B) 转角为25°的接头被定义为硬连接。

☒ C) 对硬连接,最终扭矩值的散差比软连接高。

☒ D) 若我们使用的工具转速为60转/分,转角为360°,则该角度的转动时间为1s。



解析:

A) 是错的,因为硬连接被定义为目标转角 ≤30°。

B) 是正确的,因为该角度再硬连接的定义角度≤30°范围内。

C) 是正确的,因为硬连接受每个小变化的影响(例如摩擦、几何形状),从而造成高扭矩散差。
D)
是正确的,因为60转每分钟,表示每转1圈(360度)花1秒时间。







8、螺栓连接中最重要的值是最终达到的夹紧力。若最终夹紧力处于螺栓负载的线性段。以下哪些陈述是正确的?

☒ A) 当增大拧紧力矩时,夹紧力就会变大。

☐ B) 当装配至完全相同的目标扭矩值时,夹紧力也保持不变。

☒ C) 施加的夹紧力使螺栓变长。

☒ D) 螺栓的伸长量与施加的夹紧力成正比。



解析:

A) 是正确的,因为在线性段,夹紧力随扭矩的增加成比例增加。

B) 是错的,因为扭矩和夹紧力之间的关系取决于接头中的摩擦;而不同接头的摩擦不可能完全一致。

C) 是正确的,因为当螺栓受到拉力(如拉伸试验)时,螺栓会变长——这也发生在螺纹接头上。

D) 是正确的,所施加的夹紧力和螺栓伸长量是成比例的(在弹性区域)。







9、公制螺纹分为粗牙螺纹和细牙螺纹。以下阐述哪些是正确的?

☐ A) 细牙螺纹的螺距比粗牙螺纹的螺距大。

☒ B) 粗牙螺纹在给定螺栓长度上的单牙螺纹数量较少

☒ C) 细牙和粗牙螺纹的牙型角相同。

☒ D) 细牙螺纹的最大夹紧力高于粗牙螺纹。



解析:

A) 是错的,因为螺距是沿螺旋线方向量得的,相邻两螺纹之间的距离,即两个单螺纹之间的距离,而在相同的螺纹长度下,细牙螺纹的螺距较小。

B) 是正确的,因为粗牙螺纹的螺距比细牙螺纹的螺距大。

C) 是正确的,因为在细牙和粗牙螺纹处,公制普通螺纹法兰/螺纹牙型角均为60°。

D) 是正确的,因为细牙螺纹的小径大于粗牙螺纹的小径。







10、当观察不同的接头时,我们可以发现许多接头使用了额外的垫圈。以下哪些说法是正确的?

☐ A) 垫圈是减少螺纹摩擦所必需的。

☒ B) 其目的是保护被夹紧件的表面。

☒ C) 更大外径的垫圈可降低被夹紧件的表面压力。

☐ D) 垫圈仅在接头的转动部件(螺栓头下或螺母)下方有意义,而不是在两侧。



解析:

A) 是错的,因为垫圈对螺纹状态没有影响。

B) 是正确的,因为垫圈应保护被夹紧件避免损坏。

C) 是正确的,因为通过增大垫圈可以采用更高夹紧力的螺栓来夹紧被夹紧件。

D) 是错的,因为像B和C这样在两侧都是有效的——转动和不转动。
