别再纠结了,到底是拧螺栓还是拧螺母


分类: 企业资讯

作者:

来源:

发布时间:2020-07-09 13:46

“最近经常看到大家在询问,到底是拧螺栓还是拧螺母,有相关标准吗,拧螺栓和拧螺母有什么区别?

下面就讨论一下拧螺栓和拧螺母的问题。”





问题的提出


对于焊接螺母、铆接螺母、焊接螺栓、铆接螺栓、内螺纹孔等类似的地方,我想大家不会再纠结到底是拧螺栓还是拧螺母了吧?为什么?因为这种类似的地方只能拧一个零件:螺栓或者螺母,另外一个零件都是已经固定好了,不能进行拧紧,只能拧紧一个零件。如图2,拖曳臂与转向节之间连接,由于转向节上有螺纹孔,螺栓只能拧紧到螺纹孔中就不存在拧紧螺栓还是拧紧螺母的争议。


图2



存在拧螺栓还是拧螺母争议的地方就是这个位置是对敲螺栓,能够拧螺栓,也能够拧螺母,这样就会涉及到拧螺栓还是拧螺母的问题了。例如弹簧盘与减振器的连接,如图3,弹簧盘与减振器连接采用螺栓螺母对敲连接,而且设计时候螺栓螺母可以互换位置,这样就可以拧螺栓也能够可以拧螺母,因此,就会有人对这种到底是拧螺栓还是拧螺母产生了纠结。


图3



问题分析


1、对于是拧螺栓还是拧螺母,通过查找相关标准分析,目前暂时没有哪个标准明确必须拧螺栓还是拧螺母


2、从受力方面来说,拧螺栓和拧螺母螺栓都会受到拉应力和螺纹扭矩施加的扭转剪切应力作用,所以,理论上来说拧螺栓还拧螺母两者受力是一致的


3、从摩擦系数上来分析,螺栓和螺母的摩擦系数可能不一致这样就会造成拧螺栓还是拧螺母两者是有差别的


4、螺栓的尺寸和螺母尺寸也可能有差别,如果大家设计时候不注意,例如同样选用法兰面螺栓和法兰面螺母,螺栓采用GB/T 16674.1标准的小系列六角法兰面螺栓,螺母采用GB/T 6177.1的法兰面螺栓,由于两者的支撑面直径是不一样的,所以,在拧紧时候两者会存在差别。从这个方面来说,大家设计法兰面螺栓的时候,由于法兰面支撑面直径与螺母不一致,尽量不要采用GB/T 16674.1的这种小系列法兰面螺栓,而是选用加大系列的法兰面螺栓,这样的支撑面直径与螺母基本是一致的。


5、螺栓穿入方便性考虑,例如多连接后桥连接,如图4.螺栓穿入时候在外侧穿入比较方便,如果从里侧穿入可能需要更大的空间,在外侧穿入里侧只需要留有螺母的厚度再加上一定的螺栓露头长度,再拧紧时候再考虑一定的防转工装的长度即可满足空间要求。如果螺栓从里侧穿入,首先对准螺栓孔相对有一定的难度,空间也是需要相对更大一些。


6、螺栓拧紧方便性考虑,同样如图4,由于螺栓从外侧穿入比较方便,相对拧紧来说从外侧拧紧更加方便,空间也更大,更便于布置拧紧工具。


7、从拧紧套筒来考虑,螺栓拧紧时候,套筒可以选用很短的套筒即可。如果拧紧螺母,需要考虑螺栓的露头长度,同时有些螺栓还有一定的导向功能,伸出长度会非常长,套筒需要选择更长的套筒,增加成本,甚至会降低套筒的刚度。当然,在防转工装设计中也会同样用到另一端的长套筒,所以,套筒的选取方面考虑,两者也基本相同。


图4



8、从拧紧试验来分析拧螺栓和拧螺母,往往同一个接头,采用拧螺栓的方法和拧螺母的方法,扭矩曲线结果会有很大的不同,如图5拧螺栓,如图6拧螺母曲线。从两者的拧紧曲线可以看出,拧螺栓和拧螺母的拧紧曲线差别非常大。

图5

图6


结论

  • 由此可以看出,对于拧螺栓还是拧螺母,主要看螺栓穿入空间的方便性和拧紧的方便性。只要穿入和拧紧到能满足要求,那么在扭矩开发拧紧工艺试验时候就可以规定拧螺栓还是拧螺母。

  • 由于尺寸或者摩擦系数的不同,在拧紧试验开发过程中是拧螺栓或螺母,那么在工厂量产装配时候就应该拧同样的螺栓或螺母

  • 在静态扭矩检测时候也需要特别注意,拧紧时候是拧螺栓或螺母,检测静态扭矩时候也同样要拧螺栓或螺母,不能改变,否则,结果就会出现很大的差异。

  • 别再纠结了,拧螺栓还是拧螺母,最终开发拧紧工艺的时候,用模拟装配试验机来进行完整的试验,之后确保量产拧紧和工艺开发时候一致




华测紧固连接实验室使用兹懋模拟装配系统为客户提供工艺验证服务



500Nm 模拟装配试验系统





应用范围
模拟装配系统可用于研究在实际装配条件下, 紧固件的实际装配性能。



系统结构
所得到的试验结果必须没有任何"伪证据”——特别的:如果所需试验部件上的紧固件,其位置就是实际安装位,这种试验具有想当的挑战性。

如:汽车底盘或汽车发动机部件,为了使这些部件试验位置与实际状况相同,试验系统不但需要具备高刚度性能,而且必须提供试验方法所描述的柔性试验性能。即:
自适应试验系统能够对分布在各个位置的螺栓进行试验;试样不动,自适应试验系统的测量臂能应用自如地到达各个测量点。

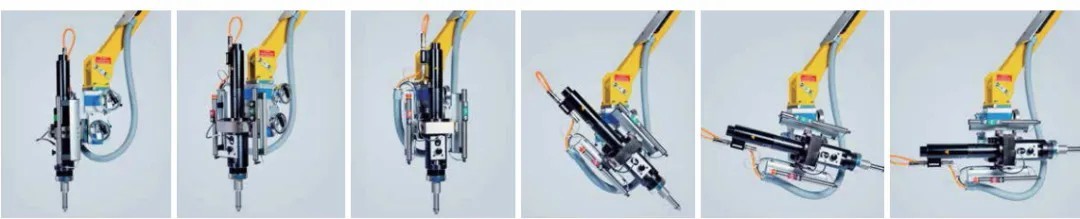

为了达到可以在实验室真实模拟现场的各种装配情况,该系统配备的柔性臂可以通过电气控制单元,轻松调整各种位置角度并锁紧

柔性臂下的精密齿轮箱亦可通过手动调节,来控制拧紧轴的位置和方向。拧紧轴固定装置可以快速切换不同的拧紧轴,方便在试验过程中,挑选合适的、能够模拟现场的拧紧工具。

拧紧轴内部配备扭矩/角度传感器的快速更换装置,用于在试验中选择合适范围的传感器,已控制试验精度。

关键数据:
●标准扭矩范围,最大至1,000 Nm

●可测试实际零部件
●柔性设计,可以快速进行各种方向的拧紧

●不同拧紧轴可以快速切换



选项:
●通过工装,可以进行摩擦系数测试

●可连接横向振动试验台,作为拧紧驱动装置

●可连接超声波装置,在拧紧过程中,直接测得轴向预紧力


欲了解更多设备信息,请联系兹懋:
021-20832512
info@zmart-china.com
