兹懋学堂 l 直播热门问题答疑(下)


作者:

来源:

发布时间:2020-07-09 13:50

"

2月24日至3月5日,兹懋紧固学堂共上线7场紧固连接基础课程,通过直播的形式,旨在普及紧固技术基础知识,为中国智造尽一份薄力。



兹懋紧固技术课程已开展多年,这次通过线上直播的形式,也是让各路小伙伴兴奋不已,既省下了荷包,又不用舟车劳顿。打开手机,可以边喝着上等普洱,边听兹懋的讲师将紧固知识娓娓道来,无不惬哉。

"



每堂课的最后

小伙伴们都提了很多问题

上期我们回答了其中一部分

详情请点这里

而这一期

又有哪些大家关心的问题得到解答?

请往下看



三、摩擦系数的测试及标准解读



Q&A



Q: 如何测试承面的摩擦系数?

A: 支撑面的摩擦系数是通过总扭矩减去螺纹扭矩得道支撑面扭矩然后跟轴力通过计算得出的。目前了解还没有测试支撑面扭矩的设备,因为支撑面不好测试。



Q: 老师,对不锈钢螺栓,铜合金螺栓这种,有没有专门的测试标准?

A: 不锈钢螺栓和铜螺栓也可以使用ISO16047测试,只不过加载的轴力可能要根据螺栓的强度设定,没有参考的75%的保证载荷。



Q: 有没有对自功螺钉测试的相关标准?

A: 目前还没有对自攻钉装配测试的标准,也没有摩擦系数测试的标准,只有破坏扭矩测试的标准。



Q: 粘滑跟摩擦系数有没有什么必然的联系?

A: 滑牙一般就是摩擦系数偏高导致的,有一个必要条件,必须大于0.2才能产生粘滑;另外还跟工具的刚度有关,跟拧紧速度也有关,可以转速设置低一点会好一点。



Q: 测一个螺栓的摩擦系数要多少费用?

A: 市场价400左右,根据测试的要求来定;可以找华测检测,他们家很专业。



Q: 关于自攻螺丝的拧紧力矩,该怎么设定和验证?

A: 通过实验测试找到贴合点和最大值也就是失效点,通关关系在这个区间找到一个合理的拧紧范围。



Q: 贴合扭矩能测吗?3.3版本的设备

A: 贴合扭矩可以测试出来,通过曲线的斜率找到。



Q: 测试用垫圈的内孔尺寸较小,有些时候会跟螺栓头下圆角形成干涉,有干涉时应该如果处理?

A: 按照标准使用中等装配尺寸一般不会有干涉,有干涉可以使用再大一号的装配孔径。



Q: 有时候需要测试一个零件表面的摩擦系数,应该怎么测呢?

A: 测试原理跟高中学过的斜面滑块原理一致,需要测试一个零件的夹紧力和一个横向估滑动力做除法就得到两表面的摩擦系数。



Q: 我们是测试自攻钉,螺纹摩擦系数会变化比较大,但是端面位置的状态是没有变化,测试结果只考评端面摩擦系数会有变化吗?

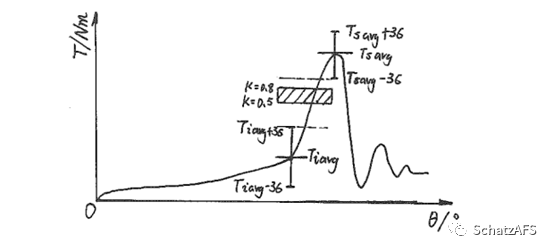

A: 自攻钉,一般不考虑摩擦系数,标准中也没有针对自攻钉摩擦系数的测试,1、自攻钉存在自攻扭矩和螺纹摩擦扭矩,这个现在的设备是测试不出来的,所以无法测试螺纹的摩擦系数,也没有对应的标准螺母(自攻点一般用不到螺母)。2、关于端面摩擦系数如果有设备能测试端面扭矩可以计算摩擦系数。3、关于自攻钉一般考核的是拧紧过程中的扭矩变化(见下图)。




四、扭矩小车的维护和保养



Q&A



Q: 请问液压泵运行时会出现异响是怎么回事?

A: 可能为液压油变质,需要更换液压油。



Q: 用2nm的传感器校准电池工具,握持不住,影响校准结果怎么办?

A: 制作工装,最好使用电机加载。



Q: 老师你好,我们要如何判断设备是否有漏油?

A: 可以打开设备盖板,进行逐一检查。



Q: 我们还遇到过连续打几十个点之后 模拟器会锁死  这是什么情况?

A: 模拟器液压阀未回弹,可以检测阀体运动状态。



Q: 怎么判断是不是液压油泵坏了?

A: 查看液压表,检测压力是否正常。







五、谈螺栓的关键尺寸定义



Q&A



Q: ECM的精度和光学影像筛选机,两着的精度一样吗?
A: 首先从精度方面来说ECM有更高的精度,直径方向可达到1μm,长度在全行程范围≤0.01mm.其次两者的应用场所不用,ECM主要在生产过程中进行质量监控,而筛选机一般用于生产的最终环节进行产品的分类(合格,不合格)。德国紧固件生产企业一般会再生产过程中使用ECM监控产品的质量趋势,最后使用筛选机进行一道过滤程序,目的都是提高成品合格率。



Q: ECM这个设备可以看模具使用寿命吗?

A:可以内置有监控牙板寿命的功能,通过测量不同时间段生产的螺栓的螺纹部分,与标准螺纹进行比较并分析出螺纹的变化比例(以百分比表示),最后我们可以通过得到的数据分析出使用的搓丝板的大致寿命,达到精益生产的目的。





回看请复制以下链接(建议使用电脑收看):

http://www.zmart-china.com/news/24.html




直播群请加小T微信

说明“姓名+公司”
