关闭菜单

基本信息

智慧紧固

智慧光学

产品

兹懋(Zmart)是德国Kistler Remscheid (原Schatz)、德国AFS先进连接技术研究所驻中国全权代表机构,由兹韦克中国出资设立,具有德资企业背景,总部设立于上海,与华测检测在上海设有紧固连接技术共建实验室。

智慧紧固

致力于引进先进的紧固装配设计、测试验证技术,助力中国智能设计、 制造。 专业提供紧固连接全寿命周期的软、硬件产品及服务。

智慧光学

兹懋智能光学尺寸测量扎根于为紧固件、带钢、螺纹钢、圆钢提供整体解决方案,螺纹钢作为工业基础,民生基调,全自动智能光学钢筋检测系统突破传统检测,为高精尖智能制造夯实基础​。

关闭菜单

摩擦系数试验机

螺栓和螺母在安装过程中的质量特性对于螺栓连接的质量具有直接影响。功能测试是用于组装过程的最重要的分析方法。它确定紧固零件的机械特性和功能,从而保证其质量。同时确定摩擦系数、预紧力和扭矩。并在这个过程中遵守国际标准,以及尽可能真实地模拟使用条件。

模拟装配试验系统

在装配试验中要求所得到的试验结果必须没有任何"伪证据”-特别的是:如果所需试验部件上的紧固件,其位置就是实际安装条件,这种试验具有想当的挑战性。

横向振动试验台

横向振动测试试验台配有可调节振幅的驱动装置,用于横向载荷的力值传感器,高精度位移传感器以及可根据螺栓尺寸更换的测量夹紧力和螺纹摩擦力的传感器。 振动试验时将试验产品按照实际施工工艺安装到试验台上,通过Kistler软件设定试验条件,如试验频率、振幅。试验系统将实时监测并记录您所关心的夹紧力的衰减、横向推力大小、螺纹扭矩等数据。 横向振动测试过程中的振幅和频率等信息由测量和控制单元来控制。

螺纹装配工具测试系统

为了在现代化的工业生产过程中实现可靠的螺栓连接,可靠的拧紧枪是至关重要的。不仅必须在组装前对拧紧枪进行标定和认证,而且在组装过程中也必须反复检测。目的是保证连续高性能,以便实现最佳的组装效果和满足既定的标准。

超声轴力测试分析系统

不同于普通超声设备,Kistler 超声波轴力分析测试系统 可以对拧紧全过程进行数字采集 对螺栓进行短期或长期轴力监控 配合Kistler拧紧设备使用德国专业紧固件分析测试软件TestXpert ®进行和过程分析

智慧紧固扳手

无论是软连接拧紧点,还是硬连接拧紧点,我们在完成拧紧过程后,扭矩都是出现不同程度的衰减,如何找到残余扭矩&如何找到残余轴力成为了每个拧紧工艺工程师迫切希望解决的问题。 检测残余扭矩值需要有好的工具,才能保证检测结果的可靠性和重复性。 KISTLER的新一代智能扳手 Inspector具备完善的残余扭矩测试功能 内置了多种不同的测试方式可以根据客户需求自定义检测模式。

关闭菜单

Imess

Imess 是一家独立的激光和光学相机检测设备的制造商,自1998年以来Imess团队解决了光学质量保证方面的苛刻的检测任务,并开发了创新的检测技术,以支持您的生产线实现高效高产和高质量质量的水平。

ECM全自动螺栓尺寸测量仪

源自德国,为不同行业紧固件外形尺寸测量而开发的全自动光学螺栓尺寸测量仪。此设备的能够自动测量螺钉,螺栓等回转体样件的几何形状。无论放置于现场或是实验室,该设备都能大幅集成常规测量手段,提高测量效率。测量大数据的便捷管理模式将成为紧固件企业质量飞跃的可靠选择。

全自动钢筋形貌尺寸测量仪

兹懋智能光学尺寸测量扎根于为紧固件、带钢、螺纹钢、圆钢提供整体解决方案,螺纹钢作为工业基础,民生基调,全自动智能光学钢筋检测系统突破传统检测,为高精尖智能制造夯实基础. 突破传统的手工离线测量,多种量具切换,且数据得不到有效保存和追溯等测量过程的痛点,打造全新智能光学检测的新场景。 全自动智能光学钢筋尺寸检测系统(RM)能够通过内置丰富钢筋检测标准对各类型的带肋钢筋的横肋纵肋,宽度,高度等尺寸在多场景下进行精密且快速的测量,开发的数据接口可以使测试数据进行多方式的共享和导出
企业资讯
NEWS CENTER
企业资讯

螺栓摩擦系数不控制时会可能出现的状况


分类: 企业资讯

作者:

来源:

发布时间:2023-05-15 16:57

螺栓摩擦系数不控制时会可能出现的状况

前    言



在当前螺栓连接中,摩擦系数的重要性都已经深入人心,特别在汽车螺栓连接中,但是,在其他某些行业,对于螺栓连接中摩擦系数的重要性还没有进行特别关注和重视。

      下面我们就重点分析一下螺栓摩擦系数如果不要求实际可能会出现什么状况?

      摩擦系数不要求时实测值

     摩擦系数测试时采用kistler摩擦系数试验机,该试验机在国内外,特别汽车行业及汽车紧固件企业中占有率非常高,几乎成为各个企业的标配。

案    例

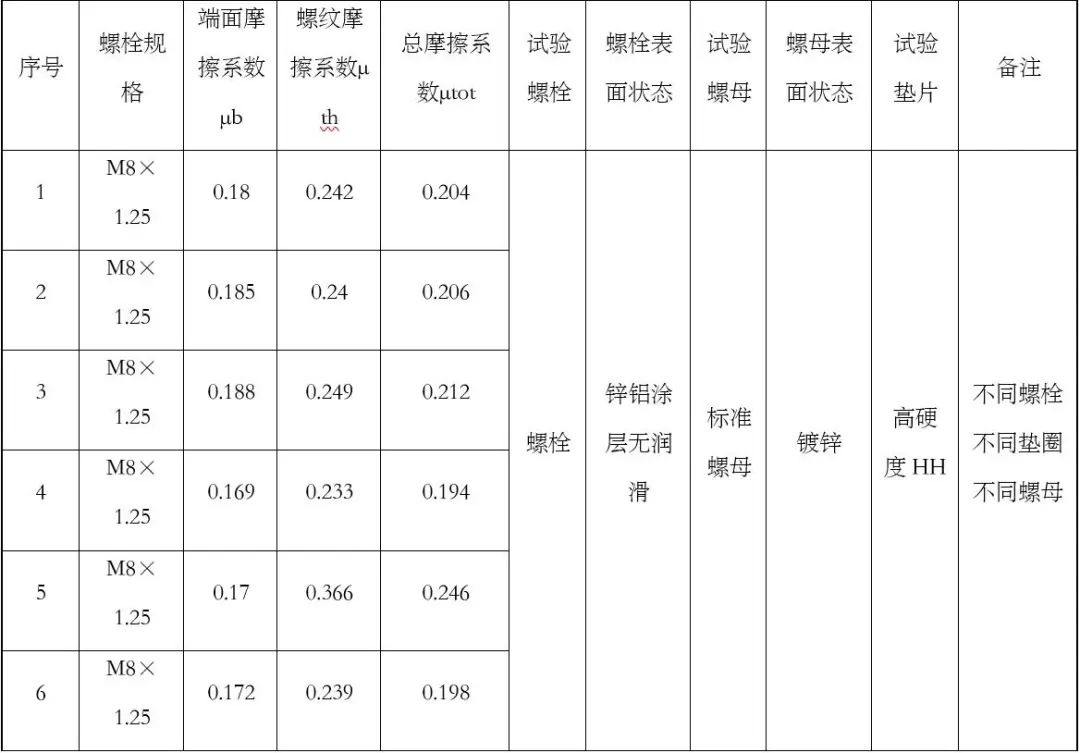

1、达克罗表面处理

达克罗一般就是所说的锌铝铬涂覆,而环保达克罗一般指锌铝涂覆。

      对于达克罗如果不明确要求摩擦系数,实测结果在0.194-0.246,相对摩擦系数还是比较高,高于一般常见的摩擦系数范围0.08-0.18的常见范围。

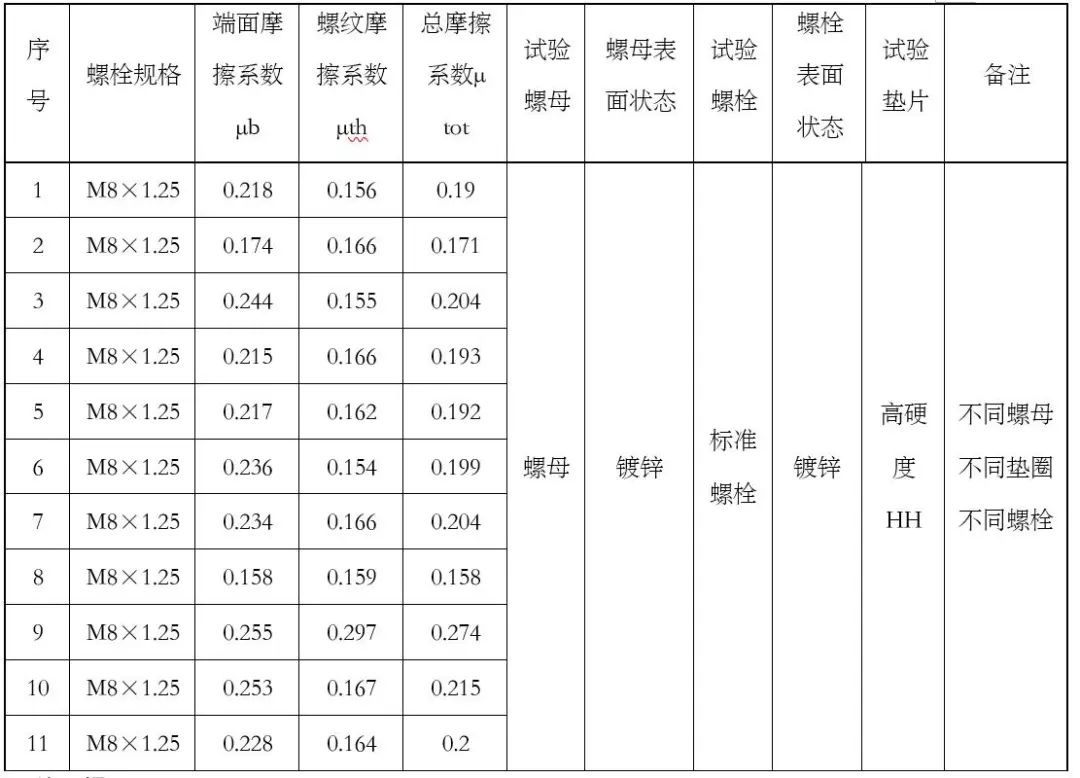

2、镀锌螺母

镀锌螺母不要求摩擦系数,实测摩擦系数范围为0.158-0.274。散差比较大,同时也普遍偏高于正常的摩擦系数要求范围。

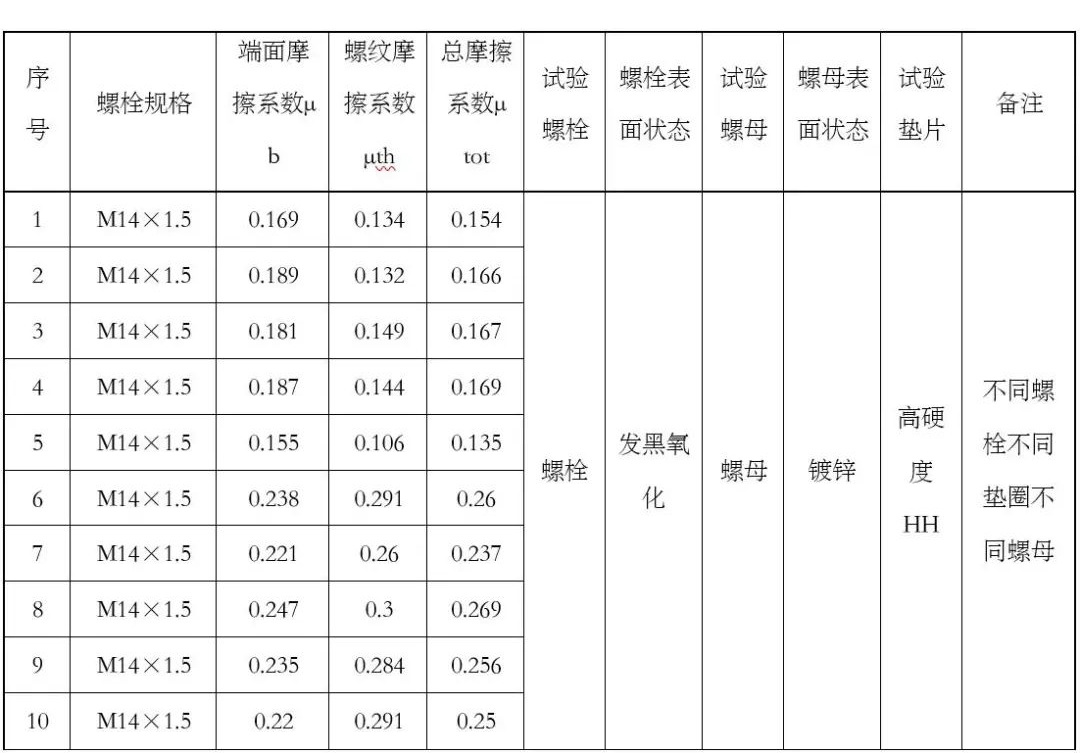

3、发黑氧化螺栓

发黑氧化螺栓不要求摩擦系数,实测摩擦系数范围为0.135-0.269。散差比较大,同时也普遍偏高于正常的摩擦系数要求范围。

摩擦系数控制的必要性分析

1、  摩擦系数不控制,不要求时候摩擦系数往往偏高,而且散差比较大。

2、  不同表面处理不要求摩擦系数时,制定拧紧扭矩需摸索实测出不同表面处理药水和供应商的范围,方能制定出合适的拧紧扭矩。

3、  不同表面处理,不控制摩擦系数时,实际摩擦系数范围会不同,不可能达到实际想要的统一范围要求。

4、  不同表面处理,如果规定摩擦系数要求,一般进行表面处理后处理中采用润滑剂,稳定剂等控制摩擦系数范围和摩擦系数的稳定性。

5、  如果没有要求摩擦系数,表面处理和紧固件供应商都会达到要求的表面处理盐雾试验防腐要求,膜厚要求,附着力要求等,摩擦系数实际做出多少就是多少,不会额外进行特别管控。只有要求摩擦系数要求,表面处理和紧固件供应商才会额外进行润滑剂,稳定剂等后处理,达到要求的摩擦系数范围要求,并能控制摩擦系数的稳定性。

本次分享就到这里,如果大家对我们的摩擦系数试验机ANALYSE感兴趣可以联系兹懋。如果对摩擦系数测试相关标准和要求需要探讨和交流,也可以联系兹懋深入交流。



关于兹懋

兹懋旨在通过引进先进的紧固技术助推中国先进制造业的发展。兹懋提供专业螺纹紧固连接检测、校准、分析的仪器设备,以及紧固连接全寿命周期的解决方案,并定期举办专业的紧固培训研讨会,深受业内好评。
